農機所在木薯種植智能化監測關鍵技術研究方面取得新進展
作者：農機所
來源：中國熱帶農業科學院
日期：2024-12-11
近日，中國熱科院農機所在木薯種植智能化監測關鍵技術研究方面取得新進展。研發的一種面向精準農業的基于光纖傳感器和旋轉編碼器的實時切種式木薯種植機種植質量監測系統顯著提升了木薯種植的智能化和精準化水平，為木薯種植的智能化管理與精準作業提供了技術支撐，進一步推動了精準農業在木薯生產機械化領域的發展與應用。
木薯在全球糧食安全和經濟社會發展中發揮著至關重要的作用。木薯種植機在作業時，操作員無法直接監測種植質量，種植過程人工操作不當或機器出現異常會造成種莖漏播或切段粘連而重播等問題，導致木薯產量降低。因此，開發高效的種植質量監測系統至關重要。
本研究通過分析2CM-2B型木薯聯合種植機切種裝置工作過程，選擇以對射式光纖傳感器與旋轉編碼器作為主要的監測元件，以木薯聯合種植機為載體設計種植質量監測系統，根據木薯實時切種作業中可能出現的3種作業情況，確定監測系統針對各栽植狀態的監測算法，準確監測木薯種植機的栽植參數，包括栽植總量、通過的種莖量、漏播的種莖量和切段粘連種莖量。在監測過程中，通過提取和處理旋轉編碼器脈沖信號來創建一個監控窗口，并根據監控窗口內的脈沖寬度信息計算每個相對切割操作后種植的種莖數量，每個監控窗口相互獨立，實現穩定的種植質量實時監測。若出現漏播或切段粘連故障，監控窗口內的脈沖寬度會顯示異常，系統會立即觸發聲光報警，確保作業過程的高效與精準。
研究分別進行了室內臺架試驗及室外田間試驗。室內試驗結果顯示，當模擬對向切種刀轉軸轉速為10-30r/min時，左右兩行播種量監測值與實際值的之間的平均絕對誤差2.67，平均相對誤差1.33%。經Duncan多重比較分析可得，對向切種刀轉軸轉速對監測精度影響不顯著。系統故障報警成功率達到了100%，故障報警平均響應時間小于0.4s。室內臺架試驗表明，監測系統的監測精度較高且相對穩定，故障報警及時且準確，播種速度對其影響不大。田間試驗結果顯示，田間自然光照條件對監測系統的工作沒有影響，在田間復雜環境下可以正常使用。當種植機前進作業速度為2~4km/h時，播種量監測的相對誤差區間為0.48%~1.46%，平均相對誤差為0.91%，報警成功率為100%。田間試驗結果表明，監測系統的監測誤差在合理范圍內，可滿足各種運行速度木薯種植質量的實時監測需要。

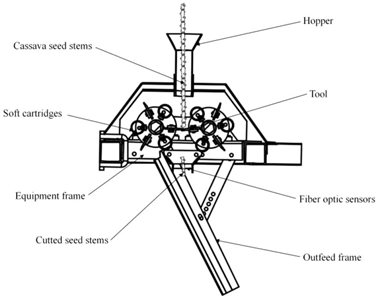

種莖切割裝置和排種裝置布局

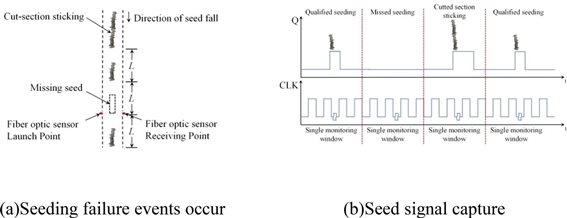

種植質量監測原理圖

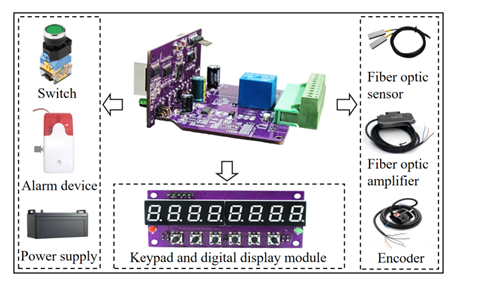

種植質量監測主系統硬件

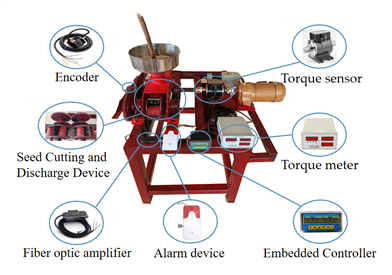

種植質量監測系統構成

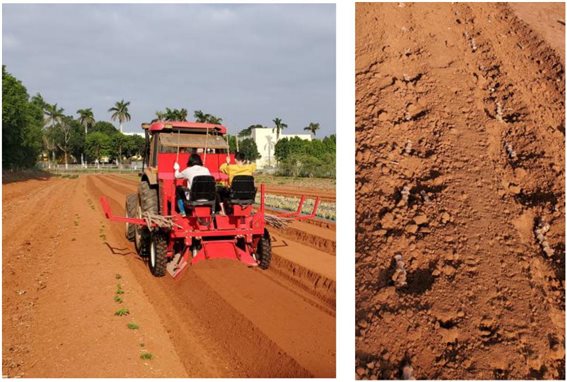

2CM-2B型木薯聯合種植機配備智能化監測系統進行田間測試
相關成果以“Design and validation of a real-time cassava planter seed quality monitoring system based on optical fiber sensors and rotary encoders”為題發表于《Frontiers in Plant Science》。中國熱科院農機所顏彬研究實習員和崔振德副研究員為論文共同第一作者，中國熱科院農機所鄧干然研究員和李國杰副研究員為論文共同通訊作者。該研究得到中央級公益性科研院所基本科研業務費專項、國家木薯產業技術體系、廣西科技重大專項等項目資助。
論文鏈接：
